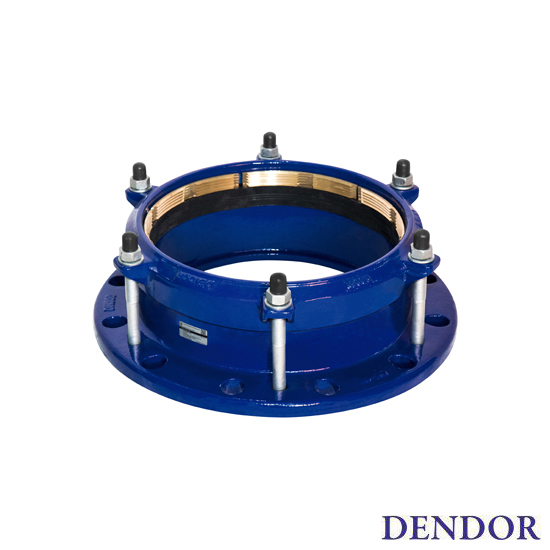

Фланец обжимной фиксирующий чугунный DENDOR FA-R13, FA-R13.J (ПФРК-ПЭ) для пластиковых труб
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 10 лет
Срок эксплуатации: 50 лет
DN: 50-1200
PN: 16
Tраб.:
- от -25 до +90°С для фланцев с уплотнением EPDM;
- от -15 до +80°С для фланцев с уплотнением NBR
Корпус: чугун с эпоксидным порошковым покрытием
Уплотнение:
- EPDM / NBR с латунным фиксатором DN50-300(315)
EPDM / NBR и фиксирующие сегменты из нержавеющей стали / латуни DN 300(355)-1200
Фланец обжимной фиксирующий тип FA-R13, FA-R13.J предназначен для соединения пластиковых труб (ПЭ, ПВХ, ПНД) с фланцевой арматурой или ответным фланцем трубопровода.
В конструкции изделия предусмотрен фиксатор для недопущения разгерметизации соединения при температурных деформациях и линейном удлинении труб.
Для фланцев DN 50-300 (315) латунный фиксатор выполнен в виде сегментов, неотделимых от EPDM / NBR уплотнения.
Для фланцев DN 300 (355) -1200 фиксатор из нержавеющей стали / латуни отделен от EPDM / NBR уплотнения и выполнен в виде сегментов, каждый из которых крепится своим винтом. Конструкция фиксатора обеспечивает надежность соединения труб больших диаметров.
Допустимое отклонение трубопровода от центральной оси: 3 градуса.
Фланец имеет универсальную рассверловку PN 10/16 по ГОСТ 33259-2015 во всем диапазоне DN.
Документация:
Техническое описание FA-R13: Dendor_2023.indd
Руководство по эксплуатации тип FA-R13: far13.pdf
