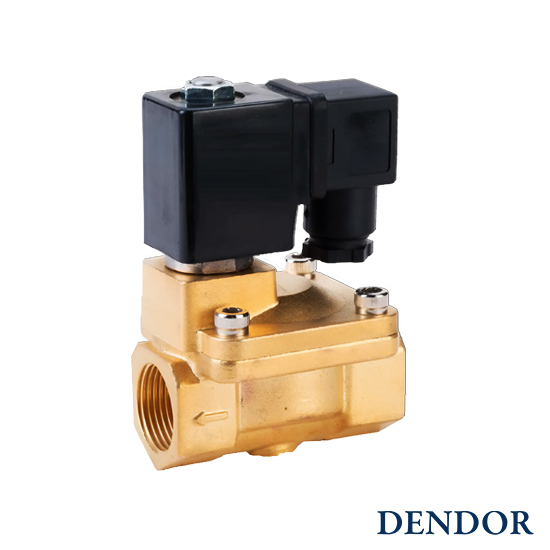

Клапан электромагнитный муфтовый латунный непрямого действия DENDOR VP, VP.S
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 12 месяцев
DN: 15-50
PN: 0,5-16
Напряжение: 220V АС, 12V DC, 24V DC
Tраб.: от -10°C до +130°C
Исполнение запирающего элемента: нормально закрытый, нормально открытый.
Корпус: латунь
Уплотнение: VITON
Присоединения к трубопроводу: муфтовое
Герметичность: односторонняя, класс B по ГОСТ 9544-2015
Минимальный перепад давления на клапане: 0,5 бар
Клапан электромагнитный непрямого действия тип VP, VР.S предназначен для моментальной, автоматической подачи или перекрытия потока рабочей среды. Якорь электромагнитной катушки открывает или закрывает пилотное отверстие клапана. Давление рабочей среды через пилотное отверстие воздействует на запирающий элемент и полностью открывает или закрывает проходное сечение клапана. Клапан непрямого действия может работать в гидравлических системах при наличии минимального перепада давления рабочей среды (P min = 0,5 бар), при нулевом давлении клапан неработоспособен. Электромагнитный клапан тип VP, VР.S характеризуются низким энергопотреблением.
Основные технические характеристики клапана VP.S
|
DN |
Номинальный диаметр резьбы в дюймах |
Перепад рабочего давления, бар. |
||||||||||||
|
Min. |
Max. AC |
Max. DC |
||||||||||||
|
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
|||||||||
|
15 |
1/2 |
0,5 |
16 |
16 |
13 |
16 |
16 |
13 |
||||||
|
20 |
3/4 |
0,5 |
16 |
16 |
13 |
16 |
16 |
13 |
||||||
|
25 |
1 |
0,5 |
16 |
16 |
13 |
16 |
16 |
13 |
||||||
|
32 |
1 1/4 |
0,5 |
16 |
16 |
13 |
16 |
16 |
13 |
||||||
|
40 |
1 1/2 |
0,5 |
16 |
16 |
13 |
16 |
16 |
13 |
||||||
|
50 |
2 |
0,5 |
16 |
16 |
13 |
16 |
16 |
13 |
||||||
|
DN |
Пропускная способность, m³/ч |
Класс изоляции катушки |
Потребляемая энергия |
Масса, кг |
||||||||||
|
AC 220B |
DC 24B |
DC 12B |
нормально закрытый |
нормально открытый |
||||||||||
|
15 |
4,5 |
B |
22 BA |
20 Вт |
20 Вт |
0,7 |
0,8 |
|||||||
|
20 |
7,6 |
B |
22 BA |
20 Вт |
20 Вт |
0,9 |
1,0 |
|||||||
|
25 |
12 |
B |
28 BA |
25 Вт |
25 Вт |
1,4 |
1,5 |
|||||||
|
32 |
22 |
B |
28 BA |
25 Вт |
25 Вт |
2,7 |
2,8 |
|||||||
|
40 |
30 |
B |
28 BA |
25 Вт |
25 Вт |
2,8 |
2,9 |
|||||||
|
50 |
48 |
B |
28 BA |
25 Вт |
25 Вт |
4,0 |
4,1 |
|||||||
Документация:
Техничекое описание VP: Dendor_2023.indd
Руководство по эксплуатации VP: vg_vp_vt.pdf
Техническое описание VP.S: VPS.pdf
Руководство по эксплуатации VP.S: vps.pdf
