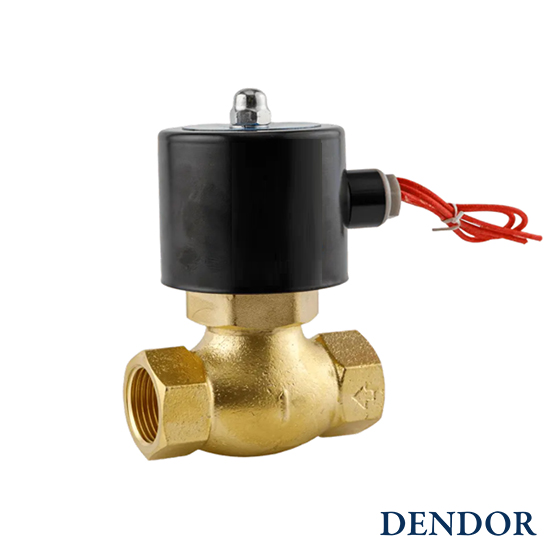

Клапан электромагнитный муфтовый латунный непрямого действия DENDOR VG, VG.S
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 12 месяцев
DN: 15-50
PN: 0,5-16
Напряжение: 220V АС, 12V DC, 24V DC
Tраб.: от -10°C до +180°C
Исполнение запирающего элемента: нормально закрытый
Корпус: латунь
Поршень с уплотнением PTFE (TEFLON)
Присоединение к трубопроводу: муфтовое
Клапан электромагнитный непрямого действия тип VG, VG.S предназначен для моментальной, автоматической подачи или перекрытия потока рабочей среды. Якорь электромагнитной катушки открывает или закрывает пилотное отверстие клапана. Давление рабочей среды через пилотное отверстие воздействует на запирающий элемент и полностью открывает или закрывает проходное сечение клапана. Клапан непрямого действия может работать в гидравлических системах при наличии минимального перепада давления рабочей среды (Pmin=0,5 бар), при нулевом давлении клапан неработоспособен.
Клапан рассчитан на эксплуатацию при высокой температуре рабочей среды: до +180°С, что делает возможным его применение на пару в указанном температурном диапазоне.
Основные технические характеристики клапана VG.S
|
DN |
Номинальный диаметр резьбы в дюймах |
Перепад рабочего давления, бар. |
||||||
|
Min. |
Max. AC |
Max. DC |
||||||
|
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
|||
|
15 |
1/2 |
0,5 |
16 |
16 |
10 |
16 |
16 |
10 |
|
20 |
3/4 |
0,5 |
16 |
16 |
10 |
16 |
16 |
10 |
|
25 |
1 |
0,5 |
16 |
16 |
10 |
16 |
16 |
10 |
|
32 |
1 1/4 |
0,5 |
16 |
16 |
10 |
16 |
16 |
10 |
|
40 |
1 1/2 |
0,5 |
16 |
16 |
10 |
16 |
16 |
10 |
|
50 |
2 |
0,5 |
16 |
16 |
10 |
16 |
16 |
10 |
|
DN |
Пропускная способность, m³/ч |
Класс изоляции катушки |
Потребляемая энергия |
Масса, кг |
||
|
AC 220B |
DC 24B |
DC 12B |
||||
|
15 |
4,8 |
B |
18 BA |
24 Вт |
24 Вт |
1,5 |
|
20 |
4,8 |
B |
18 BA |
24 Вт |
24 Вт |
1,6 |
|
25 |
12 |
B |
18 BA |
24 Вт |
24 Вт |
1,8 |
|
32 |
20 |
B |
18 BA |
24 Вт |
24 Вт |
2,5 |
|
40 |
20 |
B |
18 BA |
24 Вт |
24 Вт |
2,7 |
|
50 |
48 |
B |
18 BA |
24 Вт |
24 Вт |
3,4 |
Документация:
Техническое описание VG: Dendor_2023.indd
Руководство по эксплуатации VG: vg_vp_vt.pdf
Техническое описание VG.S: VGS.pdf
Руководство по эксплуатации VG.S: vgs.pdf
