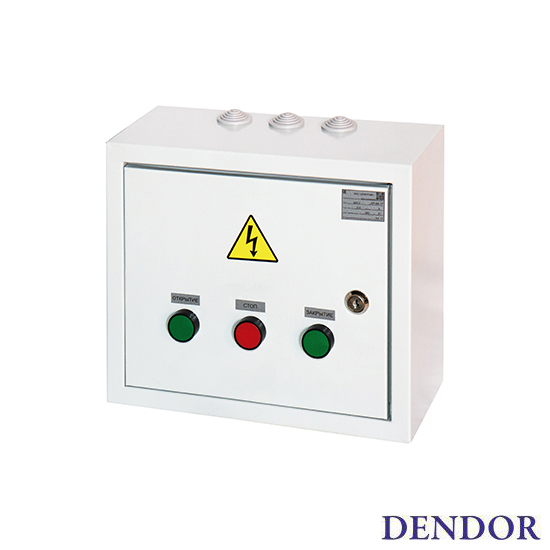

Шкаф управления электроприводом DENDOR
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 12 месяцев
Напряжение питания: 1х220В, 3х380В переменного тока
Степень защиты: IP31
Шкаф управления электроприводом
Типовые шкафы управления электроприводами тип QT и тип МТ 903 предназначены для осуществления местного управления их работой:
— открытие;
— закрытие;
— остановка в промежуточном положении по требованию оператора;
Шкаф управления имеет металлический корпус. В состав шкафа входят аппараты защиты силовых цепей и цепей управления, коммутационное оборудование, клеммные колодки для присоединения кабелей питания и управления. Ввод кабелей внутрь корпуса шкафа осуществляется через сальниковые вводы, расположенные в верхней и нижней части. Кнопки управления размещены на лицевой части дверцы корпуса шкафа и имеют цветовое и текстовое обозначение.
|
Назначение типовые шкафы управления электроприводами тип QT и тип МТ903.М предназначены для осуществления местного управления работой электропривода: · открытие, · закрытие, · остановка в промежуточном положении. |
Модификации: · шкаф управления электроприводом затвора тип ШУЗ QT 220В (для управления электроприводами тип QT1-QT3, с напряжением питания 220В); · шкаф управления электроприводом затвора (задвижки) тип ШУЗ QT/MT (для управления электроприводами тип QT1-QT6, МТ9031.М-МТ9034.М, с напряжением питания 380В).
|
Дополнительные опции:
- Изменение габаритов и степени защиты корпуса по IP;
- Световая индикация положения электропривода;.
- Местное и дистанционное управление (ручное, от датчиков, систем пожаротушения и т.д.);
- Световая индикация аварийного сигнала;
- Контроль питающего напряжения и правильности чередования фаз;
- Компоновка системы управления несколькими электроприводами в одном корпусе;
- Формирование дискретных сигналов о состоянии электропривода во внешние системы управления.
Документация:
Техническое описание: Dendor_2023.indd
Руководство по эксплуатации ШУЗ QT220: QT220.pdf
Руководство по эксплуатации ШУЗ QT-MT: re_qt-mt.pdf
