Отвод двусоставной муфтовый (седелка) для ПЭ/ПВХ ОМ АТКА
Технические характериcтики врезного хомута резьбового (седелки) для ПЭ/ПВХ
DN труб: 50-315 мм
Рабочая средавода, нейтральные жидкости, сточные водыТемпература рабочей средыот +5 до +120 °CПрисоединениемуфтовое, компрессионное (обжимное)Направление потокалюбоеУстановочное положениелюбоеГарантийный срок эксплуатации, месяцев12Регламентирующий документТУ 25.94.12-002-52607177-2019

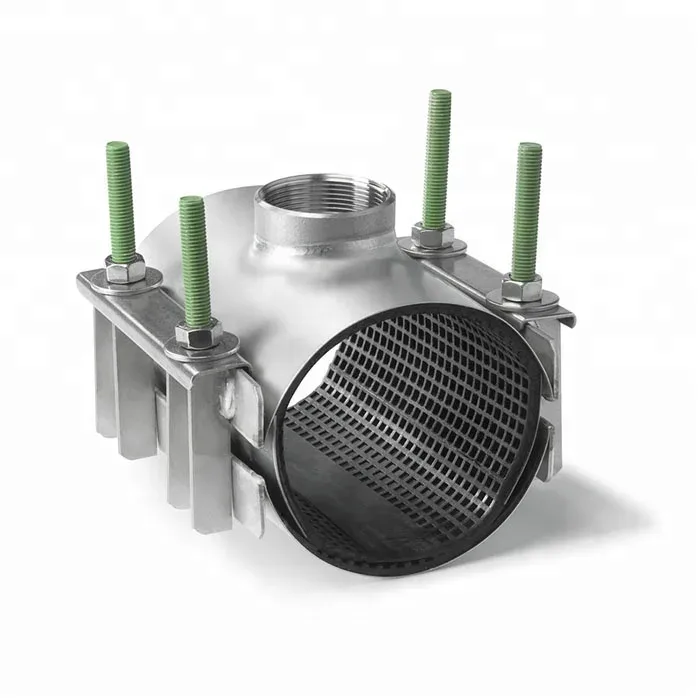

*Также есть вариант исполнения из нержавеющей стали.
Назначение врезного хомута резьбового (седелки) для ПЭ/ПВХ труб:
Хомуты врезные резьбовые предназначены для быстрого создания ответвления от магистрального трубопровода ПЭ/ПВХ; и монтажа с муфтовым краном шаровым. Врезку возможно выполнить без отключения давления рабочей среды. Хомут врезной резьбовой также имеет другие наименования: отвод врезной муфтовый, седелка муфтовая, муфта врезная для ПЭ/ПВХ труб, седло врезное муфтовое для ПЭ/ПВХ труб.
Конструкция и принцип действия хомута врезного резьбового (седелки) для ПЭ/ПВХ труб

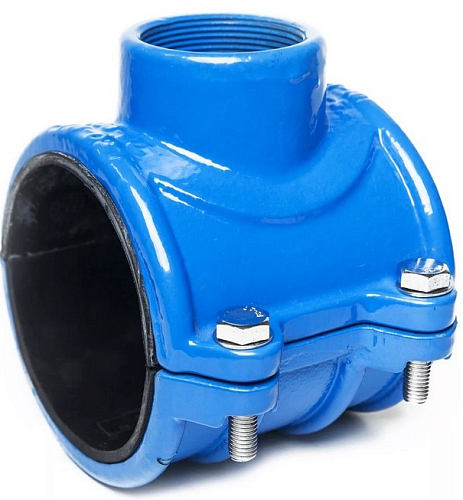

Хомут врезной резьбовой (отвод врезной муфтовый, седелка муфтовая, муфта врезная для ПЭ/ПВХ труб, седло врезное муфтовое для ПЭ/ПВХ труб) состоит из корпуса, резинового уплотнения, крепёж. Седло покрыто эпоксидно-порошковой эмалью толщиной 250 мкр.
Установка отвода возможна в двух вариантах:
1. На готовое отверстие в магистральном трубопроводе при отключенном давлении рабочей среды.
2. На магистральный трубопровод под давлением с рассверловкой отверстия через запорный кран с наружней резбой с помощью специального приспособления.
В первом случае, корпус разбирают на две части. Располагают первую часть с седлом так, чтобы уплотнение расположилось вокруг отверстия. Охватывают трубу второй частью корпуса и равномерно затягивают гайки. Монтируют запорную арматуру или ответвительный трубопровод.
Во втором случае после установки седла на проектное место, монтируют на нем запорную арматуру (как правило шаровой кран с внутренней резьбой или запорный вентиль) и специальное приспособление для сверления отверстий. Выполняют сверление через кран до струи рабочей жидкости из отверстия. Затем перекрывают кран. В зависимости от исполнения седла возможно присоединение трубопроводной арматуры или ответвительного трубопровода с внутренней резьбой.
Хомуты врезные резьбовые для ПЭ/ПВХ труб не являются фитингами, несущими конечную нагрузку. Хомуты врезные резьбовые (отвод врезной муфтовый, седелка муфтовая, муфта врезная для ПЭ/ПВХ труб, седло врезное муфтовое для ПЭ/ПВХ труб) не могут воспринимать неуравновешенную нагрузку от массы конца ответвительной трубы. Трубы должны быть жестко зафиксирована на опорах. Монтаж производится в пространственном положении удобном для врезки.
