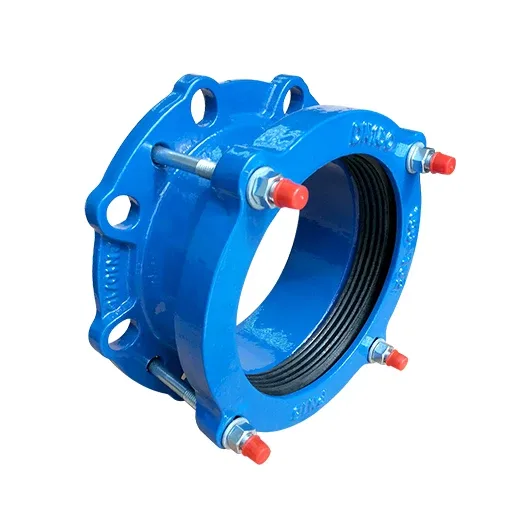

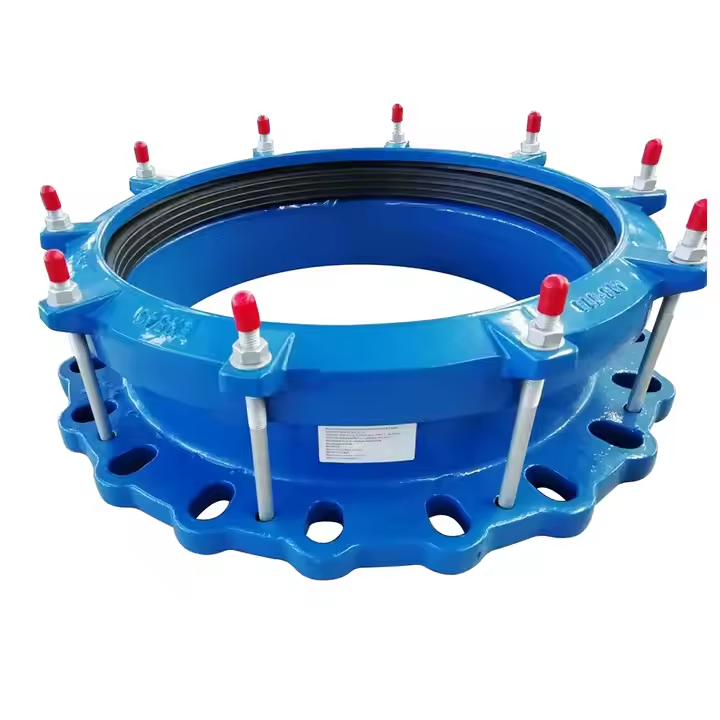

Фланец обжимной (муфта ПФРК) для стальных и чугунных труб
Технические характеристики:
- Диапазон диаметров: от DN50 до DN1600;
- Номинальное давление: PN10/PN16, PN10;
- Температурный режим: от -40 С° до +125 С°;
- Рабочая среда: вода питьевая, вода техническая, неагрессивные стоки;
- Соединитель для стальных и чугунных труб;
- Угловое отклонение ±4°.
- Покрытие всех частей корпуса: эпоксидное толщиной 250 мкм.
DN50-DN600 — PN10/16;
DN700-DN1600 — PN10.
Спецификация применяемых материалов:
- Корпус — чугун GGG 50, EN-GJS-500−7;
- Уплотнитель — резина EPDM;
- Примыкание — чугун GGG 50, EN-GJS-500−7;
- 6. Болты, шайбы, гайки — сталь с антикоррозийным покрытием

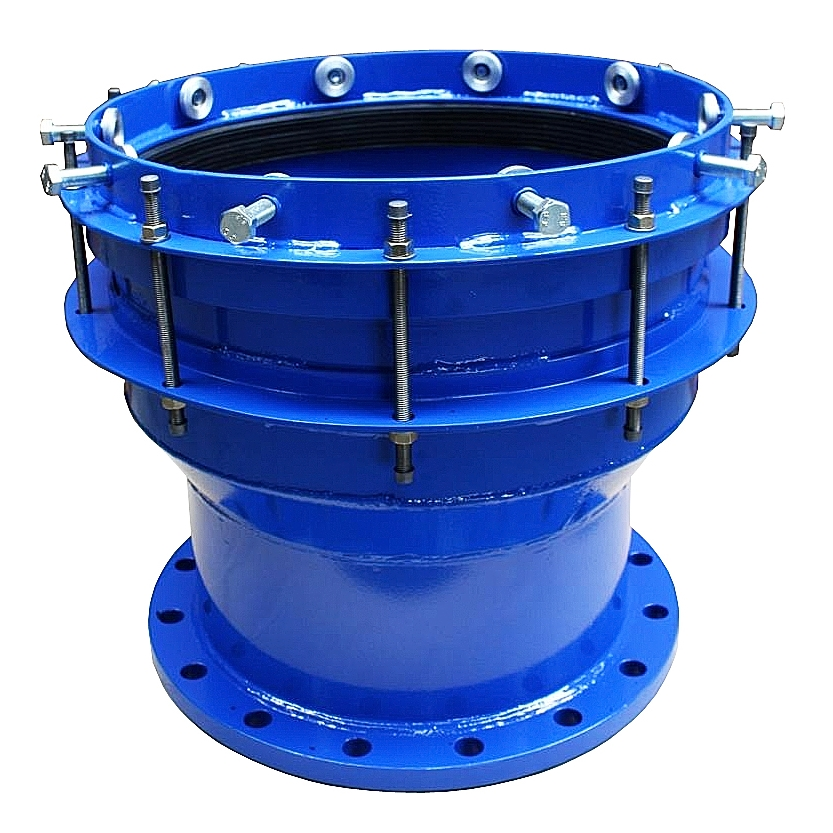

* Вариант исполнения для труб разного диаметра.
Назначение соединительных узлов ПФРК
Соединительный узел ПФРК (патрубок фланцевый раструбный компенсирующий) с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) с любой фланцевой арматурой в трубопроводах с давлением до 1,6 МПа. Соединительный узел ПФРК также имеет другие наименования: фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная. При заказе соединительных узлов ПФРК допустимо использовать любое наименование, но для правильного подбора обязательно необходимо указать:
1. Наружный диаметр трубы DN
2. Материал, из которого изготовлена труба: сталь, чугун, пластик и т.д.
3. Диаметр DN и условное давление присоединяемой арматуры PN .
Конструкция и принцип действия соединительных узлов ПФРК
Соединительный узел ПФРК (фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная) состоит из корпуса с универсальным фланцем (подходит для присоединения фланцев ГОСТ 12815-80, 33259-2015), крышки, резинового уплотнения в виде кольца и крепежного комплекта. Корпус и крышка покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.
Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Соединительные узлы ПФРК (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) имеют широкий диапазон обжима от 13 до 20 мм в зависимости от диаметра трубы. Подвижное соединение гладкого конца трубы с муфтовым (обжимным, фиксирующим) концом соединительного узла ПФРК (фланцевого адаптера, фланца обжимного, фланца фиксирующего, муфты фланцевой универсальной) облегчает проведение монтажно-демонтажных работ. При этом нет необходимости прикладывать к трубам продольные усилия. Соединительный узел ПФРК (фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная) свободно перемещается вдоль оси трубы в заданном направлении. При монтаже допускается угловое отклонение соединённых труб до 4° и осевые передвижения в прокладке ±2,5мм.
Соединительные узлы ПФРК (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) не являются фитингами, несущими конечную нагрузку. Соединительные узлы ПФРК (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Соединительные узлы ПФРК (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) необходимо монтировать на опорном фланце трубы. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
