Ремонтные доуплотнения
Технические характеристики:
- Диапазон диаметров: от DN50 до DN600;
- Номинальное давление: PN10/16, PN10;
- Температурный режим: от -40 С° до +125 С°;
- Рабочая среда: вода питьевая, вода техническая, неагрессивные стоки;
- Покрытие корпуса: эпоксидное толщиной 250 мкм.
Спецификация применяемых материалов:
- Конусное кольцо — чугун GGG 50, EN-GJS-500−7;
- Уплотнитель — резина EPDM;
- Основное кольцо — чугун GGG 50, EN-GJS-500−7;
- 6. Шпильки, гайки, шайбы — сталь с антикоррозийным покрытием.
Назначение доуплотнителя раструбных соединений РУРС
Доуплотнители раструбных соединений РУРС (ремонтные уплотнения раструбных соединений) предназначены для монтажа или устранения течи раструбных соединений и являются современным технологичным средством взамен устаревшего способа зачеканки раструбных соединений. Доуплотнитель раструбных соединений РУРС (ремонтное уплотнение раструбных соединений) также имеет другие наименования: муфта РУРС, уплотнитель раструбных соединений, стяжка из чугуна (стали) для раструбных соединений.
Конструкция и принцип действия доуплотнителя раструбных соединений РУРС

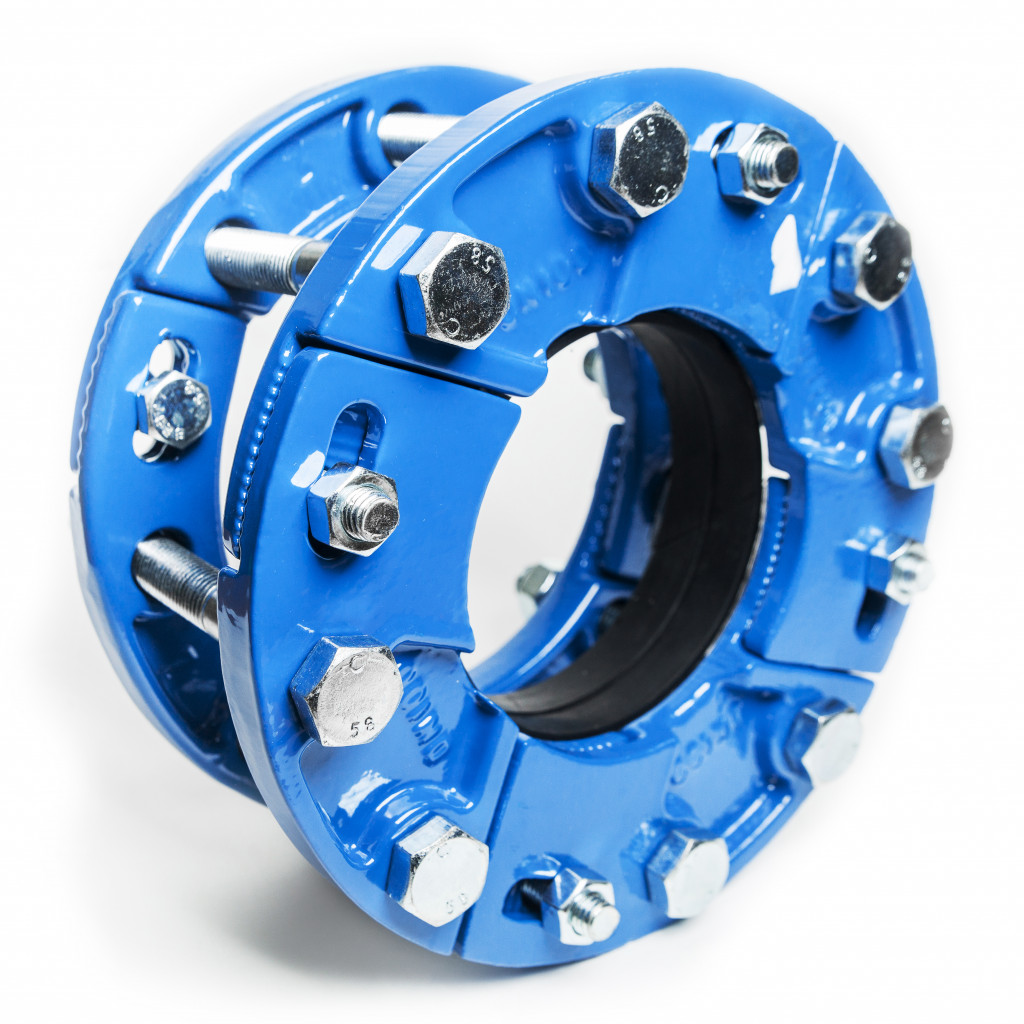

РУРС (ремонтные уплотнения раструбных соединений) состоит из двух разборных фланцев, уплотнения в виде разрезного резинового кольца и крепежного комплекта. Каждый фланец состоит из четырех сегментов, скрепленных между собой отдельными болтами с гайками. Сегменты фланцев покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.
Для монтажа необходимо выкрутить по одному из болтов каждого фланца и накинуть разомкнутые фланцы на трубу по разные стороны от раструбного соединения и установить болты обратно. Уплотнение устанавливают со стороны торца раструбного соединения. При затяжке гаек стяжных шпилек, резиновое уплотнение, деформируется и прижимается к наружной поверхности трубы и торцу раструба, герметизируя раструбное соединение. РУРС (ремонтные уплотнения раструбных соединений) устройство обеспечивает долговечную и надежную герметизацию раструбных соединений. Является альтернативой зачеканиванию раструбных соединений. Монтаж производится без специального оборудования и инструмента в любом пространственном положении, в любых погодных условиях. Монтаж возможен на действующих трубопроводах.
Кроме восстановления герметичности раструбного соединения, РУРС; (ремонтные уплотнения раструбных соединений) значительно повышает его надежность, являясь компенсатором смещений, возникающих из-за тепловых расширений трубопроводов, смещений грунта, вибраций.
