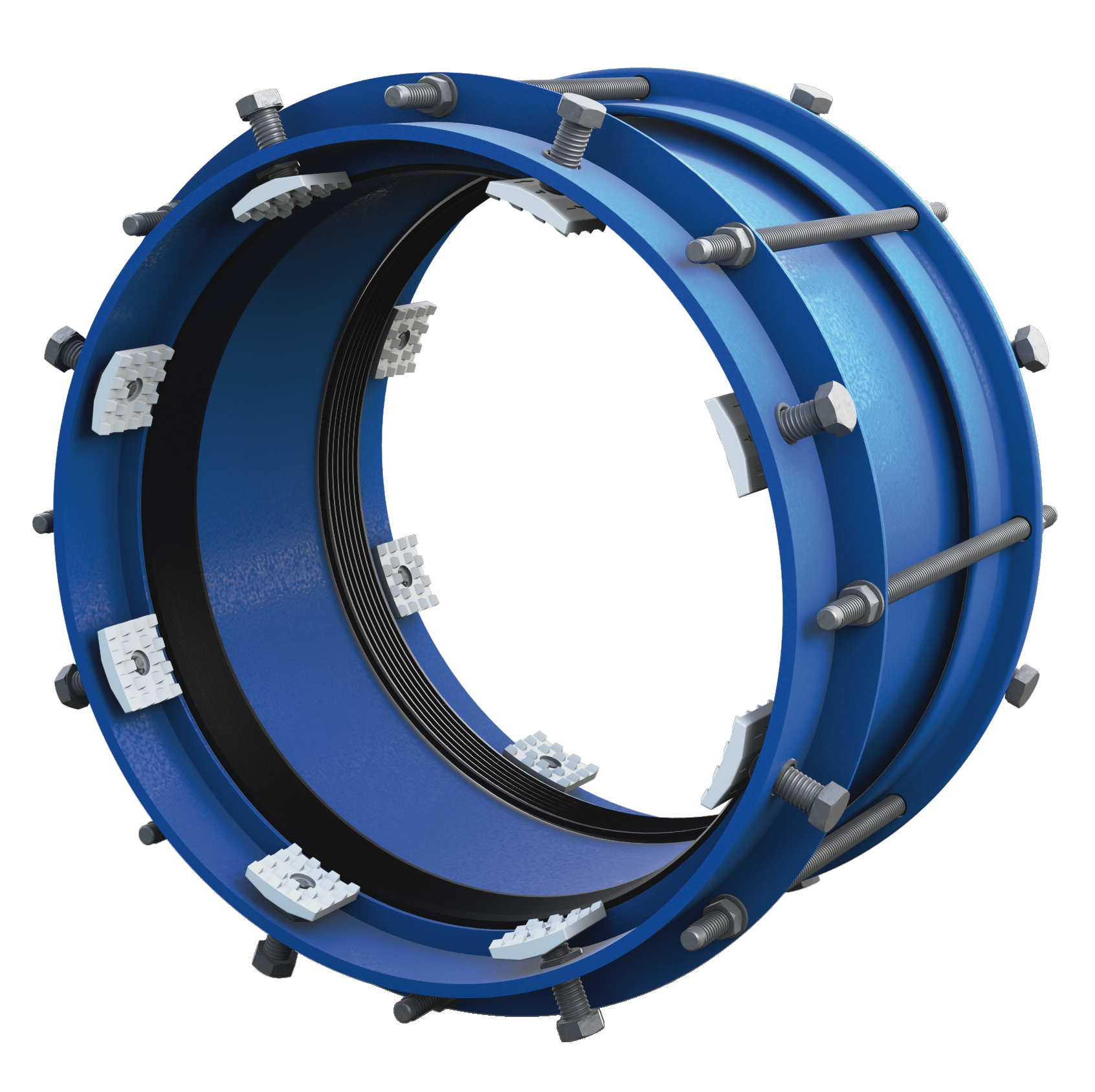

Муфта соединительная ДРК-Е для ПНД и ПВХ труб
Технические характеристики:
- Диапазон диаметров: от DN50 до DN1200;
- Номинальное давление: PN10/16;
- Температурный режим: от -40 С° до +125 С°;
- Соединитель для ПВХ и ПНД труб;
- Рабочая среда: вода питьевая, вода техническая, неагрессивные стоки;
- Покрытие всех частей корпуса: эпоксидное толщиной 250 мкм.
Спецификация применяемых материалов:
- Корпус — чугун GGG 50, EN-GJS-500−7
- Уплотнитель — резина EPDM + латунный фиксатор
- Примыкание — чугун GGG 50, EN-GJS-500−7
- Болты, шайбы, гайки — сталь с антикоррозийным покрытием
Назначение соединительного узла ДРК-Е для ПЭ и ПНД труб
Соединительный узел ДРК-Е (двойной раструб компенсирующий) с резиновым уплотнением и латунными разрезными кольцами предназначен для соединения гладких концов полиэтиленовых труб ПНД (РЕ) и труб ПВХ (PVC) в трубопроводах с давлением до 1,6 МПа.
Соединительный узел ДРК-Е также имеет другие наименования: муфта соединительная универсальная, муфта обжимная. При заказе соединительных узлов ДРК-Е допустимо использовать любое наименование, но для правильного подбора обязательно необходимо указать:
1. Наружный диаметр соединяемых труб DN
2. Материал, из которого изготовлены трубы: сталь, чугун, пластик и т.д.
Конструкция и принцип действия соединительного узла ДРК-Е для ПЭ и ПНД труб

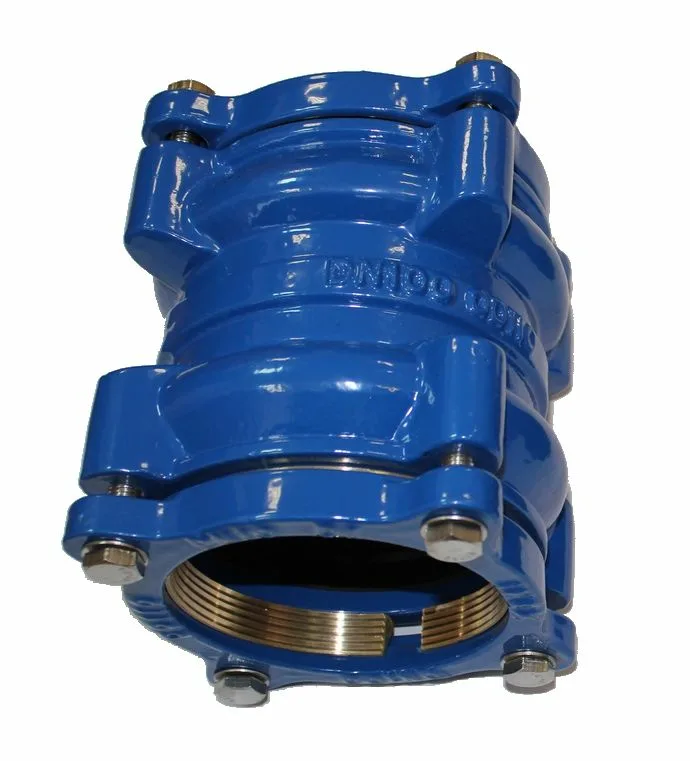

ДРК-Е состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца, фиксатора и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.
Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. При этом латунный фиксатор, выполненный в виде разрезного кольца, острыми насечками врезается в наружную поверхность пластиковой трубы. Это препятствует осевым перемещениям в соединении в процессе эксплуатации. Расположение фиксаторов исключает их контакт с рабочей жидкостью.
Каждый типоразмер ДРК-Е предназначен для определенного внешнего диаметра пластиковой трубы. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу. На данный момент наша компания предлагает ДРК-Е с возможностью соединения труб одинакового условного диаметра. Подвижное соединение гладкого конца трубы с муфтовым концом ДРК-Е облегчает проведение монтажно-демонтажных работ. При этом нет необходимости прикладывать к трубам продольные усилия. ДРК-Е свободно перемещается вдоль оси трубы в заданном направлении. При монтаже допускается угловое отклонение соединённых труб до 4° и осевые передвижения в прокладке ±2,5мм.
Соединительные узлы ДРК-Е не являются фитингами, несущими конечную нагрузку. Узлы ДРК-Е не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
