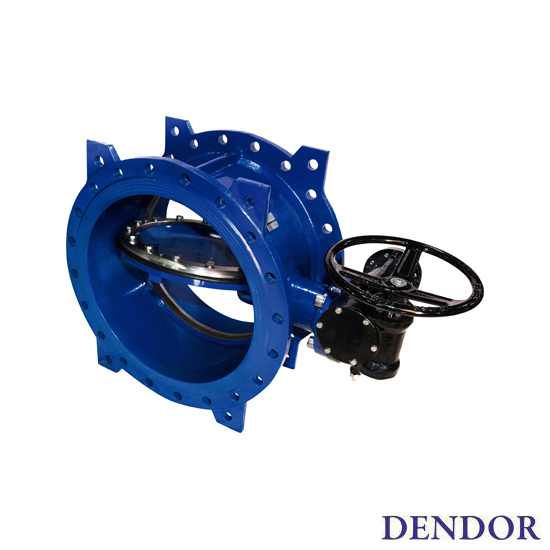

Затвор поворотный дисковый c двумя эксцентриситетами фланцевый чугунный DENDOR 023F, 023F.Z

Затворы поворотные дисковые фланцевые c двумя эксцентриситетами предназначены для эксплуатации в качестве запорных и регулирующих устройств в технологических системах холодного водоснабжения, химводоподготовки и иных областях промышленности и жилищно-коммунального хозяйства.

Затворы 023F и 023F.Z имеют двухстороннюю герметичность. Монтажное положение затвора 023F: направление движение рабочей среды должно совпадать со стрелкой на корпусе изделия. При движении рабочей среды в направлении противоположенном стрелке на корпусе герметичность класса А по ГОСТ 9544-2015 обеспечивается при давлении до 30% от номинального, что обеспечивает герметичность на закольцованных трубопроводах при противотоке рабочей среды.
Затвор 023F.Z не имеет дополнительных ограничений по монтажному положению.

Седло затворов выполнено как наплавка из нержавеющей стали. Такая конструкция обеспечивает надежность и долговечность, не требует обслуживания, в отличие от «запрессованных» седел, которые часто выходят из строя.

В конструкции затвора 023F.Z DN 200-1200 применяется шпоночное соединение диска и вала. Таким образом обеспечивается надежность соединения и прочность деталей на срез, в отличие от штифтового соединения, применяемого в предыдущей модификации затвора 023F.

С апреля 2025 года фиксатор уплотнения затвора 023F.Z производится из нержавеющей стали в базовом исполнении, что обеспечивают высокую коррозионную стойкость узлов оборудования. Фиксатор уплотнения затвора 023F также производился из нержавеющей стали.

Конструкция затвора 023F.Z отвечает всем современным требованиям рынка, предъявляемых к данному типу изделий

Документация:

Руководство по эксплуатации: re023f.z.pdf
