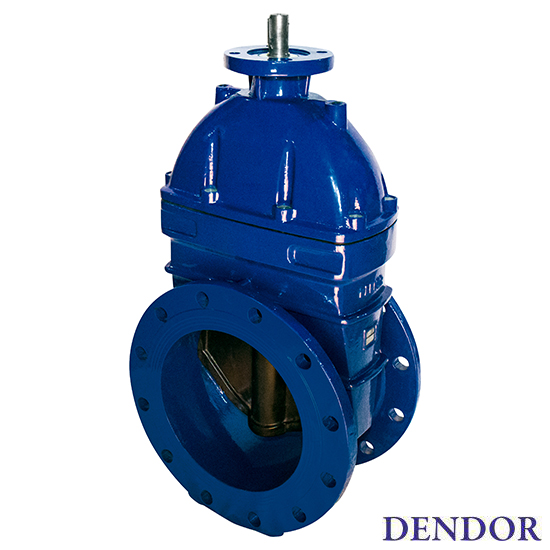

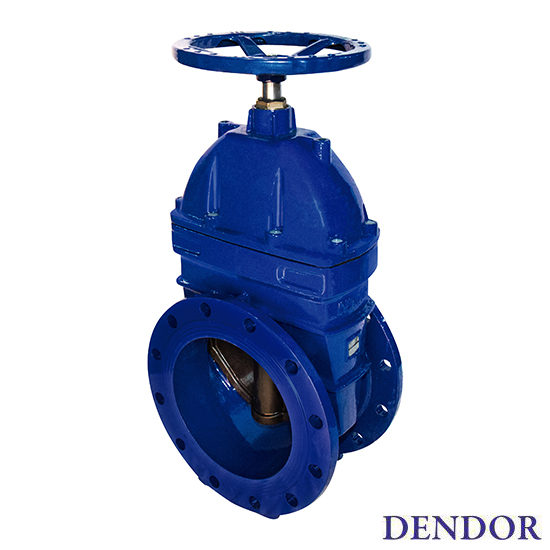

ЗАДВИЖКА ЧУГУННАЯ ФЛАНЦЕВАЯ С ОБРЕЗИНЕННЫМ КЛИНОМ DENDOR 47GV, 47GV.Z
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 10 лет
Срок эксплуатации: 50 лет
DN: 40-1200
PN: 10/16
Tраб.: от -25 до +90℃ для задвижек с уплотнением из EPDM,
от -15 до +80°С для задвижек с уплотнением из NBR
Особенности конструкции: невыдвижной шпиндель
Эксплуатация в качестве пожарной арматуры: Задвижка соответствует требованиям ГОСТ Р 51052-2002, может эксплуатироваться в установках водяного и пенного пожаротушения
Герметичность: двухсторонняя, класс А по ГОСТ 9544-2015
Корпус: чугун, BЧ50 (GGG50) ГОСТ 7293-85
Клин: чугун с покрытием EPDM/NBR
Присоединение к трубопроводу: фланцевое
Дополнительные опции: телескопический удлинитель штока, колонка управления задвижкой, электропривод
Задвижки клиновые фланцевые с обрезиненным клином тип 47GV, 47GV.Z предназначены для эксплуатации в качестве запорных устройств в технологических системах холодного водоснабжения, водоотведения, пожаротушения, химводоподготовки и иных областях промышленности и жилищно-коммунального хозяйства.
Уникальной особенностью конструкции задвижек является универсальная рассверловка фланцев PN 10/16 по ГОСТ 33259-2015 в диапазоне DN 40-800, что увеличивает область применения изделий. Разборная конструкция корпуса, разборное соединение клина с ходовой гайкой, позволяет, при необходимости, проводить обслуживание задвижек. Для избегания открытых очагов коррозии, клин полностью покрыт резиновым слоем. Крепежные элементы соединения «корпус-крышка» защищены термопластичными заглушками.
Гайка шпинделя задвижек 47GV DN 40-300 с наружным шестигранником, с резиновыми кольцами во внутренней части. Такая конструкция позволяет производить замену уплотнительных колец шпинделя под давлением, без демонтажа с трубопровода.
В задвижках больших диаметров в качестве опоры шпинделя применяется подшипник качения.
Документация:
Техническое описание: 47gv,gvz.pdf
Руководство по эксплуатации: re47gv,gvz.pdf
