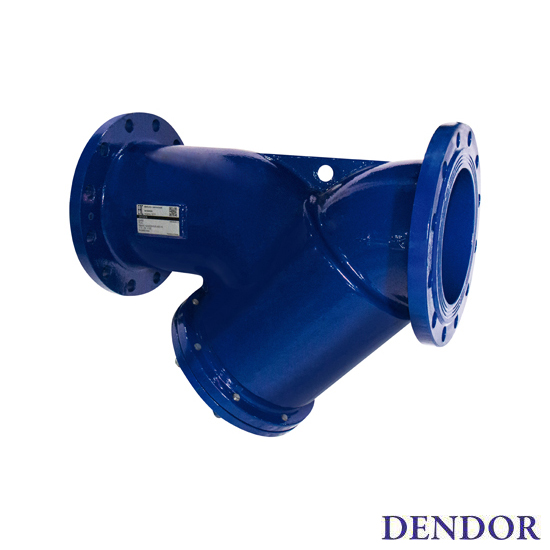

Фильтр сетчатый фланцевый чугунный с магнитной вставкой DENDOR 021Y
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 10 лет
Срок эксплуатации: 50 лет
DN: 32-600
PN: 16
Tраб.: от -25°C до +90°C (стандартное исполнение)
Tраб.: от -25°C до +150°C (высокотемпературное исполнение)
Корпус: чугун
Уплотнение: металлографит, EPDM
Присоединение к трубопроводу: фланцевое
Особенности конструкции:
магнитная вставка для улавливания ферромагнетиков
Фильтр сетчатый с магнитной вставкой тип 021Y (фланцевый)
Назначение:
улавливание стойких механических примесей в трубопроводных системах водоснабжения, отопления, водоподготовки. Встроенная магнитная вставка позволяет улавливать ферромагнетики.
Применение:
вода в системах холодного и горячего водоснабжения, отопления, питьевая вода, воздух, пар, гликольные смеси и т.п.
Тип присоединения:
- для фильтров DN 32-150 необходимо использовать ответные фланцы PN10 или PN16 по ГОСТ33259-2015;
- для фильтров DN 200-600 необходимо использовать ответные фланцы PN16 по ГОСТ 33259-2015.
Характеристики фильтрующего элемента
|
DN |
Размер ячейки сетки, мм |
Размер проволоки, мм |
|
32-40 |
0,8 х 0,8 |
0,4 |
|
50-125 |
1,2х 1,2 |
0,6 |
|
150-200 |
1,8 х 1,8 |
0,7 |
|
250-600 |
2,0 х 2,0 |
1,2 |
Документация:
Техническое описание: Dendor_2023.indd
Руководство по эксплуатации: 021y.pdf
