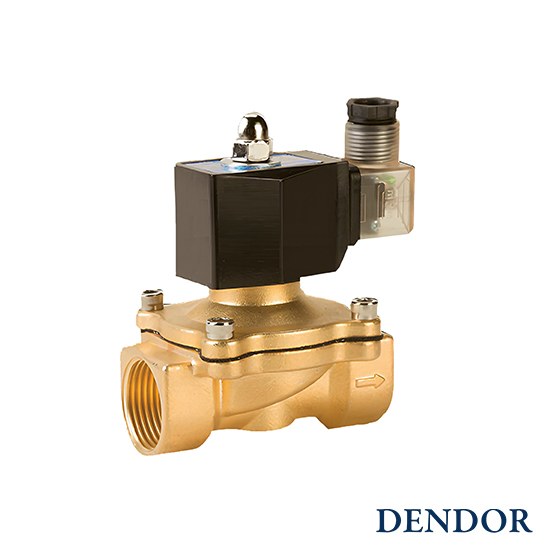

КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ МУФТОВЫЙ ЛАТУННЫЙ ПРЯМОГО ДЕЙСТВИЯ DENDOR VZ, VZ.S
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 12 месяцев
DN: 15-50
PN: 10
Напряжение: 220V АС, 12V DC, 24V DC
Tраб.: от -10°C до +130°C
Исполнение запирающего элемента: нормально закрытый, нормально открытый.
Корпус: латунь
Уплотнение: VITON
Присоединение к трубопроводу: муфтовое
Особенности: максимальное значение рабочего давления зависит от типа среды
Герметичность: односторонняя, класс В по ГОСТ 9544-2015
Клапан электромагнитный прямого действия тип VZ, VZ.S предназначен для моментальной, автоматической подачи или перекрытия потока рабочей среды. Соленоидный клапан управляется при помощи постоянного или переменного электрического тока, который подаётся на индукционную катушку (соленоид). Характеризуется быстрым срабатыванием, может работать при нулевом давлении и применяться при малых расходах рабочей среды.
Основные технические характеристики клапана VZ.S
|
DN |
Номинальный диаметр резьбы в дюймах |
Перепад рабочего давления, бар. |
||||||
|
Min. |
Max. AC |
Max. DC |
||||||
|
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
|||
|
15 |
1/2 |
0 |
10 |
10 |
7 |
6 |
6 |
4 |
|
20 |
3/4 |
0 |
10 |
10 |
7 |
6 |
6 |
4 |
|
25 |
1 |
0 |
10 |
10 |
7 |
6 |
6 |
4 |
|
32 |
1 1/4 |
0 |
10 |
10 |
7 |
6 |
6 |
4 |
|
40 |
1 1/2 |
0 |
10 |
10 |
7 |
6 |
6 |
4 |
|
50 |
2 |
0 |
10 |
10 |
7 |
6 |
6 |
4 |
|
DN |
Пропускная способность, m³/ч |
Класс изоляции катушки |
Потребляемая энергия |
Масса, кг |
|||
|
AC 220B |
DC 24B |
DC 12B |
нормально закрытый |
нормально открытый |
|||
|
15 |
4,8 |
B |
12 BA |
12 Вт |
12 Вт |
0,8 |
0,9 |
|
20 |
7,6 |
B |
14 BA |
14 Вт |
14 Вт |
0,9 |
1,0 |
|
25 |
12 |
B |
14 BA |
14 Вт |
14 Вт |
1,2 |
1,3 |
|
32 |
24 |
B |
25 BA |
25 Вт |
25 Вт |
2,4 |
2,5 |
|
40 |
29 |
B |
25 BA |
25 Вт |
25 Вт |
2,5 |
2,6 |
|
50 |
48 |
B |
34 BA |
34 Вт |
34 Вт |
3,8 |
3,9 |
Документация:
Техническое описание VZ : Dendor_2023.indd
Руководство по эксплуатации VZ: vz_vs.pdf
