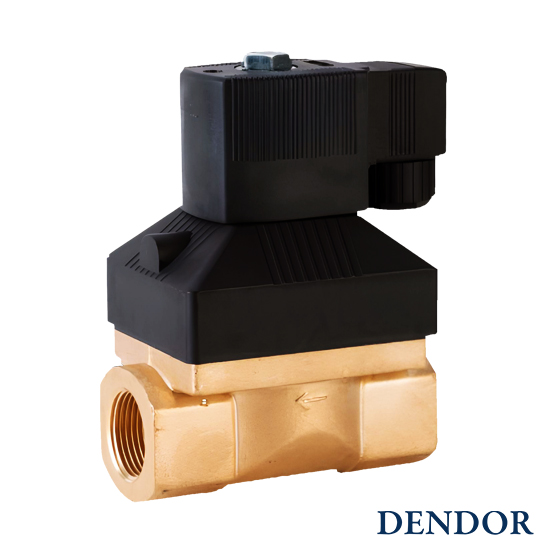

Клапан электромагнитный муфтовый латунный непрямого действия на высокое давление DENDOR VT, VT.S
Производитель: АО «ЭНЕРГИЯ»
Страна производства: РОССИЯ
Гарантия: 12 месяцев
DN: 15-25
PN: 1-50
Напряжение: 220V АС, 12V DC, 24V DC
Tраб.: от -10°C до +180°C
Исполнение запирающего элемента: нормально закрытый
Корпус: латунь
Поршень с уплотнением PTFE (TEFLON)
Присоединение к трубопроводу: муфтовое
Особенности: максимальное значение рабочего давления зависит от номинального диаметра клапана и типа рабочей среды
Герметичность: односторонняя, класс B по ГОСТ 9544-2015
Минимальный перепад давления на клапане: 1 бар
С 2025 г. под названием VT.S производится электромагнитный клапан непрямого действия, рассчитанный на эксплуатацию в условиях высокого давления до 5,0 МПа и температуры рабочей среды до +180°С, что делает возможным его применение в пароконденсатных системах.
Изделия данного типа также используются в качестве предохранительных клапанов в компрессорных установках.
Клапан электромагнитный непрямого действия тип VT.S предназначен для моментальной, автоматической подачи или перекрытия потока рабочей среды. Якорь электромагнитной катушки открывает или закрывает пилотное отверстие клапана. Давление рабочей среды через пилотное отверстие воздействует на запирающий элемент и полностью открывает или закрывает проходное сечение клапана. Клапан непрямого действия может работать в гидравлических системах при наличии минимального перепада давления рабочей среды (P min = 1 бар), при нулевом давлении клапан неработоспособен.
Основные технические характеристики клапана VT.S
|
DN |
Номинальный диаметр резьбы в дюймах |
Перепад рабочего давления, бар. |
||||||
|
Min. |
Max. AC |
Max. DC |
||||||
|
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
Воздух/инертный газ |
Вода |
Маслянистые жидкости |
|||
|
15 |
1/2 |
1 |
50 |
50 |
50 |
50 |
50 |
50 |
|
20 |
3/4 |
1 |
30 |
25 |
25 |
30 |
25 |
25 |
|
25 |
1 |
1 |
30 |
25 |
25 |
30 |
25 |
25 |
|
DN |
Пропускная способность, m³/ч |
Класс изоляции катушки |
Потребляемая энергия |
Масса, кг |
||
|
AC 220B |
DC 24B |
DC 12B |
||||
|
15 |
2,0 |
B |
16 BA |
13 Вт |
13 Вт |
1,8 |
|
20 |
5,0 |
B |
16 BA |
13 Вт |
13 Вт |
1,9 |
|
25 |
10,0 |
B |
16 BA |
13 Вт |
13 Вт |
2,0 |
Документация:
Техническое описание: VT.S.pdf
Руководство по эксплуатации: vts.pdf
